逆流闭式冷却塔

逆流闭式冷却塔

DSN-T系列逆流型闭式冷却塔是一种高效的换热设备。该产品集传统式换热器、冷却塔、循环水泵、水池及连接水管为一体,与传统换热器相比,具有占地面积小、使用寿命长、安装方便、噪音低、节水、省电、运行费用低等优点,是环保节能型产品。

逆流闭式冷却塔工作原理

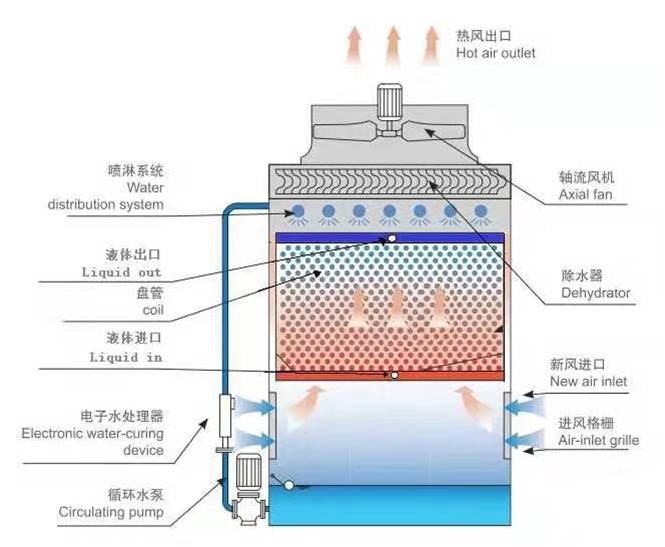

逆流闭式冷却塔工作原理图

这种结构的冷却器是以水和空气作为冷却介质,采用逆流的热交换方式。主要部件有换热管束、轴流风机、循环水泵、电子水除垢仪、高效除水器、喷淋水管等。在原理上,高温液体从蛇形冷却盘管的下部集管进入,冷却后的液体从盘管上部集管流出。利用循环冷却水的蒸发带走高温流体在冷却过程所放出的热量。轴流风机置在设备的顶部,引风口设在设备下方四周侧,新风将由下侧四周与水进行热交换,并将蒸发了水蒸汽排入到大气中。高效除水器的目的就是有效去除从盘管表面蒸发出来的水蒸汽中的未饱和水滴,并使其流回水盘,作再冷却用,较低程度地降低了水的飘逸率,减少冷却水的消耗。除水器可拆卸。设备底部设集水盘,水盘内还设置浮球阀,当水分不断消耗,浮球阀就自动打开,补充冷却水至正常水位。箱体外部设循环水泵、电子水处理仪。冷却水由水泵送至冷却盘管上面的喷淋水管,均匀地喷淋在冷却盘管的外表面,形成很薄的一层水膜。部分水因吸热汽化变成水蒸气被轴流通风机吸走排入大气,从而实现了热量的转移。
